ZPB型气、水两用喷射泵总成

本泵总成主要供、大型水泵，去掉底阀后，能吸上引水，实现水泵无底阀运行，既能减轻劳动程度，又能达到显著的节电效果，一般吨水节电在5%～27%。

一、ZPB型喷射泵总成的型号规格

工作介质	型号 压力	ZPBD型	ZPBZ型	ZPBG型
工作压力水	Kgf/Cm^2	2~16	16~40	40~100
压力气（汽）	Kgf/Cm^2	2~5	2~5	2~5
控制工作介质阀门型号		J41—16	J43（53）H—40	J43（53）H—100

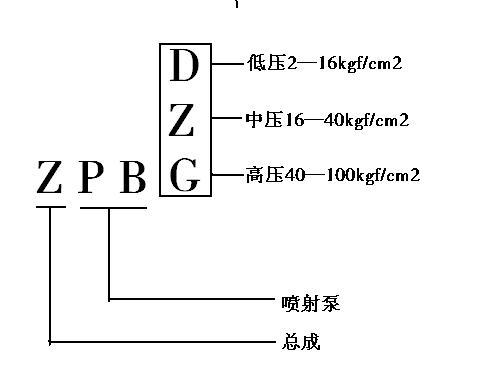

二、型号标记

三、安装使用状况。

根据水泵使用现场，可分为单台与多台水泵运行的安装形式。

单台水泵的安装，每台喷射泵只对该台水泵进行吸气吸上引水。

多台水泵安装如图所示。这种安装形式多台水泵共同使用各台喷射泵，由于在煤矿井下主泵房使用时，采用多工作介质（即高压水、压缩空气、备用水源）为动力，和多台喷射泵并联，互为备用，做到了任意一台喷射泵工作时能启动任意一台水泵，实现了井下中央水泵房全去掉水泵底阀。称该安装形式为多动力，多台喷射泵并联互为备用上水系统。

四、注意事项。

1、开放小型高压阀门时：当采用截止阀时要注意把阀门开大，防止因开放小时水流量不足不能使喷射泵工作；当采用旋塞阀时要注意缓慢开放，避免因突然开放造成液压撞击而损坏喷射泵。

2、水泵取消底阀后，应把水泵平衡时的气水引到吸水管内，同时要求水泵两侧盘根严密不漏气，防止气水管和盘根在喷射泵工作时空气进入泵体影响吸水效果。

广东省煤矿设计院
